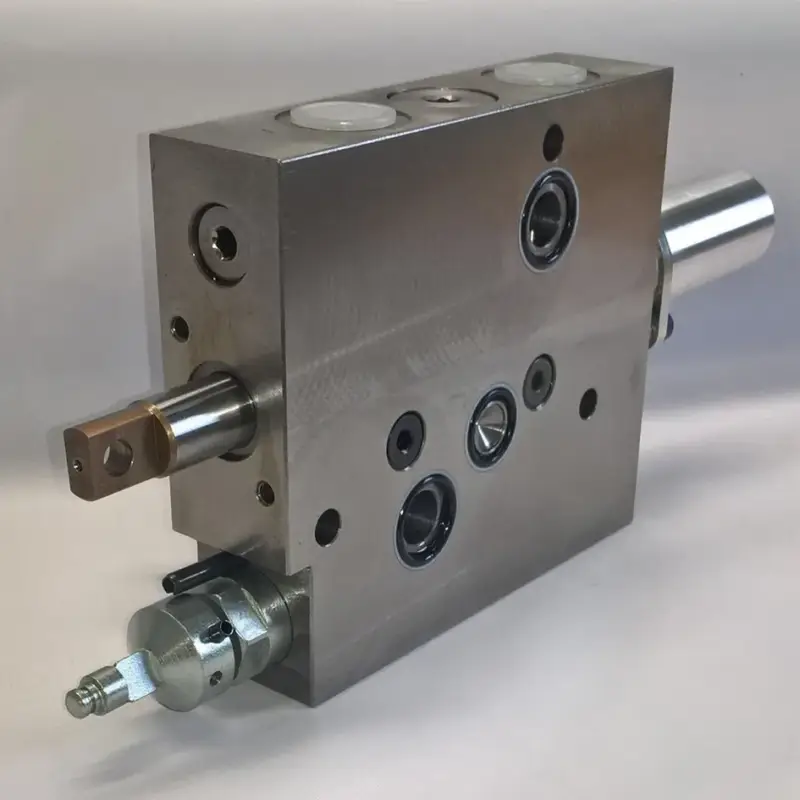

Bestseller Zusatzsteuergerät für Bosch-System SB 23 LS, Typ AK -TB-

Dieses Zusatzsteuergerät ist ein 5/4-Wegeventil, das zur Steuerung von Zylindern und Hydromotoren manuell betätigt wird. Es ist mit einem Load-Sensing-Ventil ausgestattet. Das Zusatzsteuergerät ist ein Vierstellungssteuergerät, das für doppelt wirkende Hydraulikzylinder eingesetzt werden kann. Das Ventil ist auf den Anschlüssen A und B mit je einem mechanisch entsperrbaren Sitzventil abgedichtet. Dadurch ist das Ventil nahezu leckagefrei. Das Gerät hat eine Rasterstellung in der Position Heben, die mit hydraulisch-automatischer Endabschaltung bestückt ist. Schaltet man über die Senkenposition weiter, wird die gerastete Position Schwimmstellung eingeschaltet, die hydraulisch nicht entrastet wird ( Verbraucheranschlüsse A und B sind miteinander verbunden zum Rücklauf ). Die Position Schwimmstellung kann als gerastete Senkenstellung genutzt werden. Dabei ist auf die Senkgeschwindigkeit zu achten. Das Ventil ist mit einem Stromregelventil ausgestattet, damit eine Voreinstellung des Volumenstroms für die Verbraucheranschlüsse A und B dieses Zusatzsteuerventils möglich wird. Das Zusatzsteuerventil kann wahlweise mit Single-Hebel (Artikelnummer 99121) oder mit Seilzugfernbedienung bestückt werden. Ein Stauventil ist vorhanden, um ein Druckabfall entgegen der Flussrichtung zu verhindern.
Technische Daten:
Max. Betriebsdruck: 250 bar
Max. Rücklaufdruck: 50 bar
Nenndurchfluss: 120 l/min. P => T
Anzugsdrehmoment: 30 Nm
Überdeckung positiv
Anschlüsse: M22 x 1,5 mm
Abmessungen: 25 x 15 x 4 cm
Hydrauliköl nach DIN 51524
Viskosität 10 – 200 mm²/sek.
Betriebstemperatur: -20°C bis +80°C
